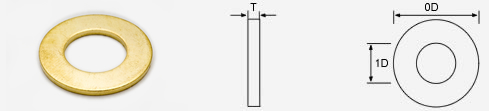

ominal Size |
I/D(mm) |
O/D(mm) |
T(mm) |
O/D(mm) |
T(mm) |
||
All Forms |
Form A |
Form C |
Form A & C |
FormB |
Form D |
Form B & D |
|
M1.6 |
1.70 |
4.00 |
|
0.30 |
|
|
|
M2 |
2.20 |
5.00 |
|
0.30 |
|
|
|
M2.5 |
2.70 |
6.00 |
|
0.50 |
|
|
|
M3 |
3.20 |
7.00 |
|
0.50 |
|
|
|
M3.5 |
3.70 |
8.00 |
|
0.50 |
|
|
|
M4 |
4.30 |
9.00 |
10.00 |
0.80 |
|
|
|
M5 |
5.30 |
10.00 |
12.00 |
1.00 |
10.00 |
|
0.80 |
M6 |
6.40 |
12.00 |
14.00 |
1.60 |
12.00 |
14.00 |
0.80 |
M8 |
8.40 |
16.00 |
21.00 |
1.60 |
16.00 |
21.00 |
1.00 |
M10 |
10.50 |
20.00 |
24.00 |
2.00 |
20.00 |
24.00 |
1.25 |
M12 |
13.00 |
24.00 |
28.00 |
2.50 |
24.00 |
28.00 |
1.60 |
M14 |
15.00 |
28.00 |
|
2.50 |
28.00 |
|
1.60 |
M16 |
17.00 |
30.00 |
34.00 |
3.00 |
30.00 |
34.00 |
2.00 |
M18 |
19.00 |
34.00 |
|
3.00 |
34.00 |
|
2.00 |
M20 |
21.00 |
37.00 |
39.00 |
3.00 |
37.00 |
39.00 |
2.00 |
M22 |
23.00 |
39.00 |
|
3.00 |
39.00 |
|
2.00 |
M24 |
25.00 |
44.00 |
50.00 |
4.00 |
44.00 |
50.00 |
2.50 |
M27 |
28.00 |
50.00 |
|
4.00 |
50.00 |
|
2.50 |
M30 |
31.00 |
56.00 |
60.00 |
4.00 |
56.00 |
|
2.50 |
M33 |
34.00 |
60.00 |
|
5.00 |
60.00 |
|
3.00 |
M36 |
37.00 |
66.00 |
|
5.00 |
66.00 |
|
3.00 |
M39 |
40.00 |
72.00 |
|
6.00 |
72.00 |
|
3.00 |
M42 |
43.00 |
78.00 |
|
7.00 |
|
|
|
M48 |
50.00 |
92.00 |
|
8.00 |
|
|
|
M52 |
54.00 |
98.00 |
|
8.00 |
|
|
|
